产品名称: LH系列型SF6气体回收净化充气装置
产品规格:
产品说明:

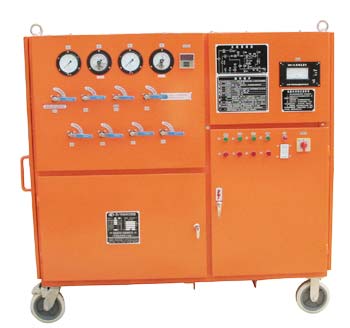

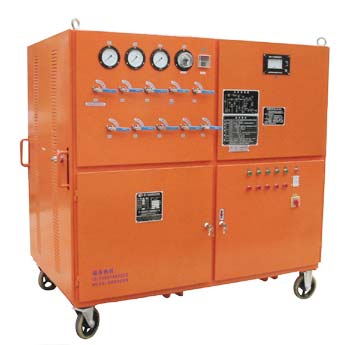

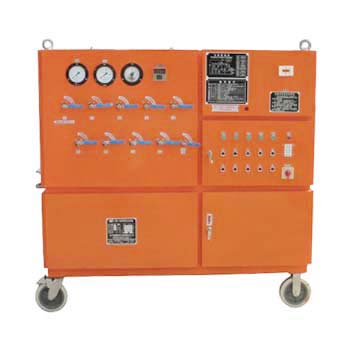

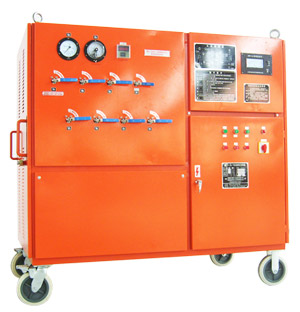

LH系列型SF6回收装置


LH-38Y-4(8)(15),  LH-16Y-4(8)(15),   LH-10Y-4(8)(15)系列型


LH1-38Y-15型      LH2-38Y-30型


LH3-38Y-70型

回收装置主要功能:

(1)对装置本体以及电器设备,储罐等进行抽真空和真空度测量。

(2)回收电器设备中的SF6气体。

(3)对回收和回充的SF6气体进行干燥净化处理。

(4)给电器开关回充SF6气体。

(5)对SF6气体进行压缩液态存储。

回收装置主要组成部件及其优特点:

(1)采用德国DILO公司系统原理,设计先进,功能齐全,结构合理,操作简洁明了。

(2)压缩系统引进国外压缩技术的双级单动压缩机,该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内,(或采用辅助制冷压缩贮存),实现了SF6气体的无油快速回收。

(3)抽真空系统采用双级旋片式真空泵,真空速率快,并在系统中设有防止返回油装置。

(4)回收增压系统采用单级旋片泵(隔膜泵)回收残压低,速度快。

(5)净化系统采用美国派尼尔公司原理过滤器,过滤器增加采用内置真空电加热及内装高效吸附剂,净化效果更加显著(无须频繁更换吸附剂)。

(6)装置电气系统三相电源自动确认、调整。

(7)装置控制系统采用最新专利技术的SF6专用阀门,比国外同类产品球阀更可靠。

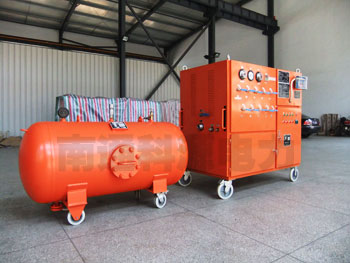

(8)贮存系统可按用户需求任意配备各种规格容量的贮液罐。

(9)设备采用风冷移动式,可在无外部水源情况下使用。

序号
       型号Type

主要性能
主要参数
LH-16Y-4
     -(8)
    -(15)
LH-38Y-4
     -(8)
    -(15)
LH1-38Y-15
LH2-38Y-30
LH3-38Y-70
单位
1
装置极限真空度 Extreme Vacuum
<10
Pa
2
装置真空泵速率 Vacuum rate
14.4(4)
28.8(8)
54(15)
14.4(4)
28.8(8)
54(15)
54(15)
108(30)
252(70)
m3/h(L/s)
3
装置充气速率
Filling rate
5(6)
5(6)
>6
>6
>8
m3/h
4
装置回收初压力 Recovery
 initial pressure
≤0.8
MPa
5
装置回收终压力 Recovery
end pressure
1—5(按产品技术要求)
KPa
6
装置压缩回收速率 Recovery.rate.
16
22
40(可选54)
m3/h
7
装置年泄露率  Annual.leakage
<1
%
8
装置最高设计压力
2.6—4.0(按产品技术要求)
MPa
9
储罐规格 Container 0.05 m3、0.1 m3、0.2 m3、0.4 m3、0.6 m3、1 m3,可根据用户要求选用或订制
m3
10
干燥再生净化过滤方式
真空加热活化自再生处理

 注:本系列sf6回收装置均带有真空加热再生过滤器,用户对产品有特殊要求的,本公司可设计制造适用您的特殊装置
